水泥的概念、起源和发展
水泥 ：是将黏土与石灰石配合烧制成块（熟料）再经磨细而成水硬性胶凝材料。
起源
实际意义上的水泥发明在19世纪初由英国人阿斯普丁（J.Aspolin）发明的，称为波特兰水泥。

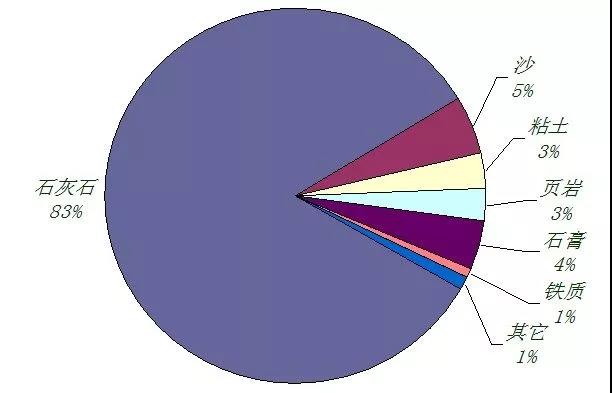

成分
水泥熟料是制成水泥粉末的主要原料。不同的制造商所用的原材料有所差异。

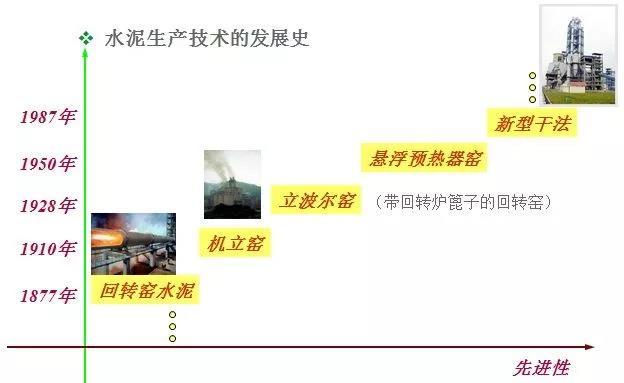

水泥生产发展历史
水泥厂分类
按生料制备方法分类：
• 湿法
• 干法

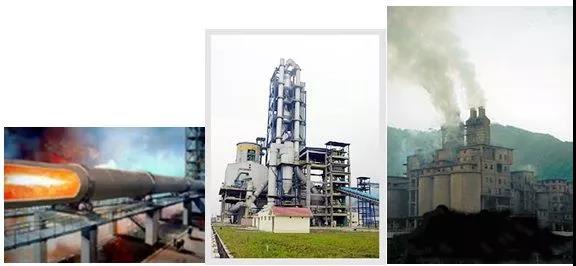

按煅烧熟料窑的结构分类：
• 立窑生产
• 回转窑生产
各种主要的生产方式的对比

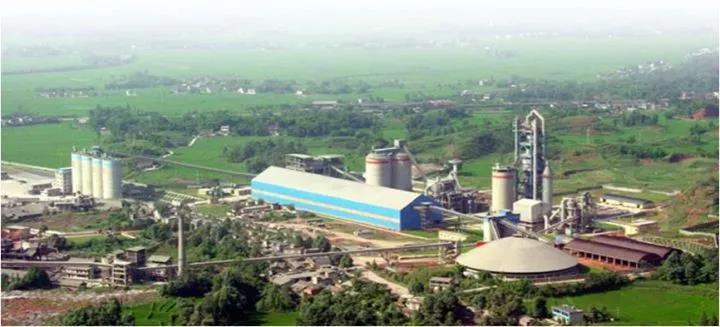

水泥生产流程

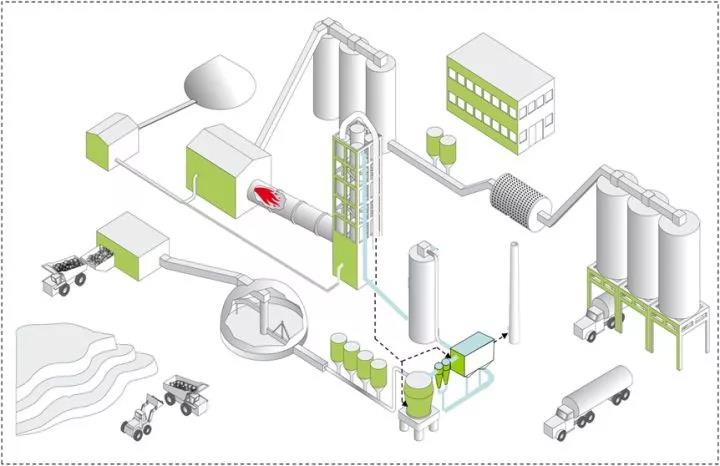

典型水泥熟料生产线的工艺流程

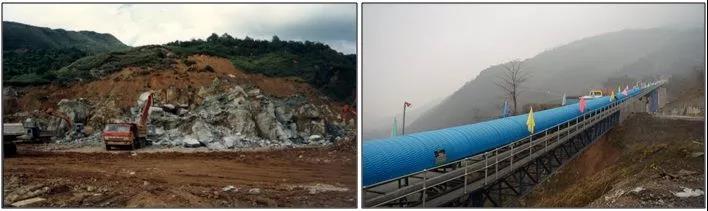

1) 石灰山矿山
概念
• 水泥主要原材料石灰石通过爆破矿山所得。
• 石灰石通过工具运输走以供破碎之用。
控制单元
• 破碎机、输送设备、收尘设备、长皮带。

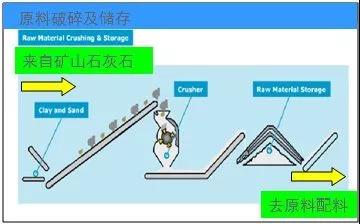

2) 石灰石破碎及储存原料的储存及预均化
概念
• 破碎是利用机械方法将大块物料变成小块物料的过程。
• 从矿山开采来的石灰石等原材料块度都较大，所以都需要破碎。

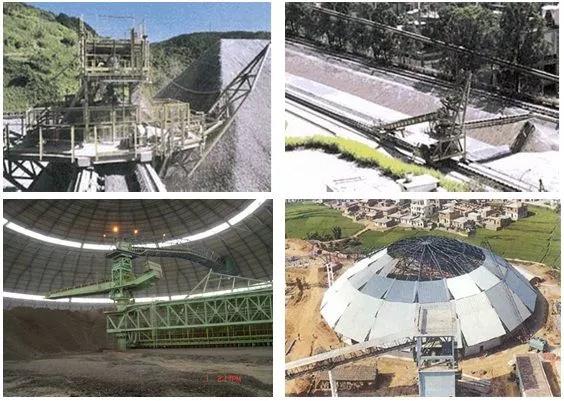

• 原料的储存及预均化。
控制单元
• 平板喂料机属于破碎系统的喂料设备，采用变频调速调节破碎机的喂料量。
• 起动属重载启动，选型须大一档需配制动电阻。
• 破碎机（高压电机）。
• 收尘器。
• 皮带机。
• 堆取料机（一般带控制箱）一般只进行配电设计。

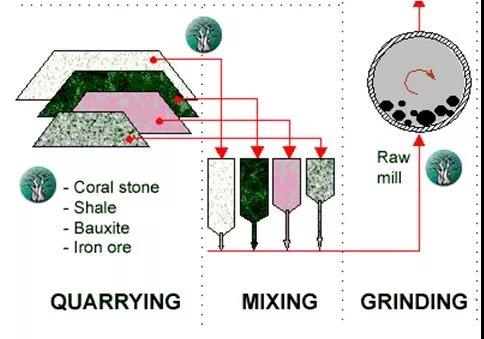

3) 原料配料
概念
• 根据熟料成分的需求配制符合要求的生料。
控制单元
• 收尘设备
• 电子皮带秤（调速）
• 输送设备

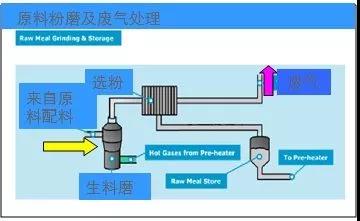

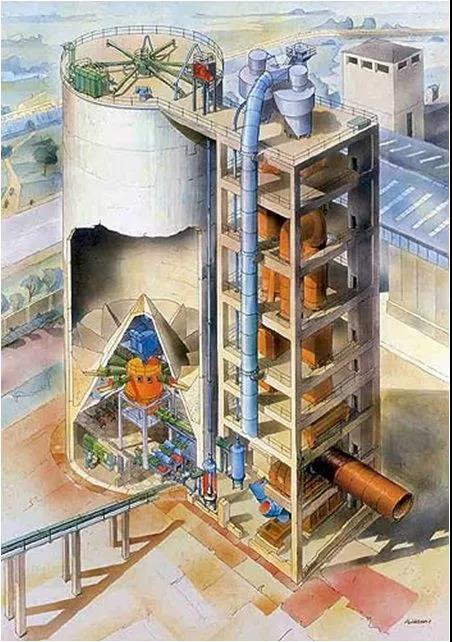

4) 原料粉磨
概念
• 生料，由石灰质原料、少量矫正原料按比例配合，粉磨到一定细度的物料。
控制单元
• 生料磨、电收尘器、风机、废气处理（增湿塔）
• 原料磨选粉机一般采用变频调速，用于调节原料细度，起动属重载启动，选型大一档。
5) 生料均化及输送

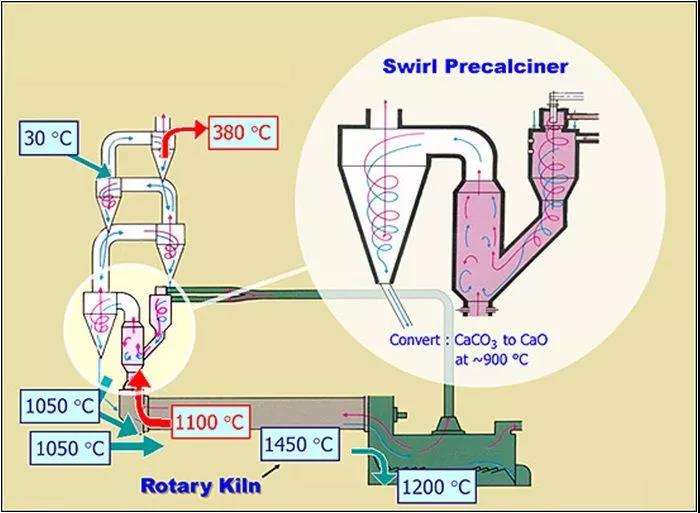

6) 窑尾预热器、分解炉、回转窑、窑头箆冷机

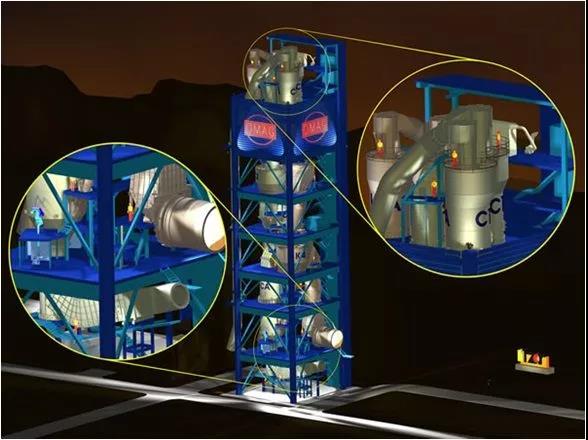

7) 窑尾预热器
概念
• 生料粉在旋风预热器系统中与高温热气在悬浮状态下进行热交换。
• 预热窑外分解是在悬浮预热器与回砖窑之间增设一个分解炉。
控制单元
• 旋风筒的温度、压力控制
• 分解炉的温度、压力控制
• 生料入窑流量控制
• 空气炮的控制

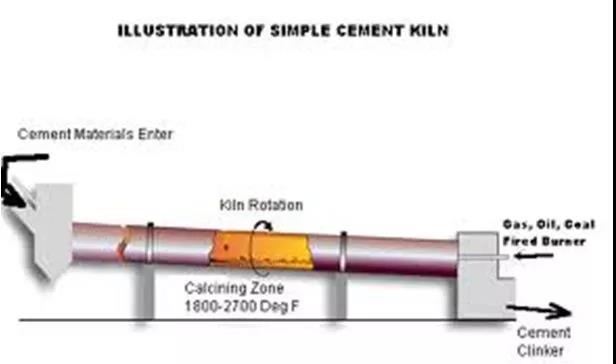

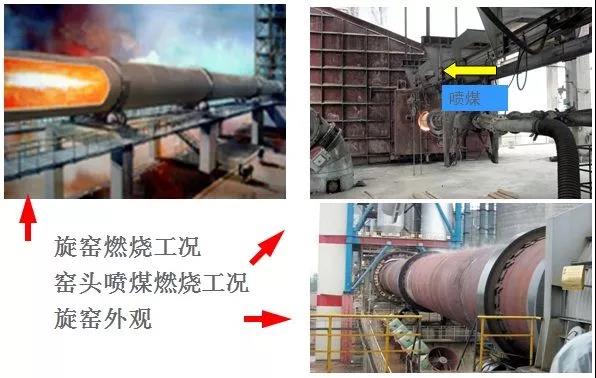

8) 回转窑
• 控制单元
• 窑内温度、压力的控制
• 窑速的控制
变频此部分一般采用直流调速较为常见，采用变频有但不多见。采用变频需注意窑的启动属重栽启动，需配制动电阻。选型要注意窑的启动转矩达运行转矩的2.5倍。
• 喷煤量的控制

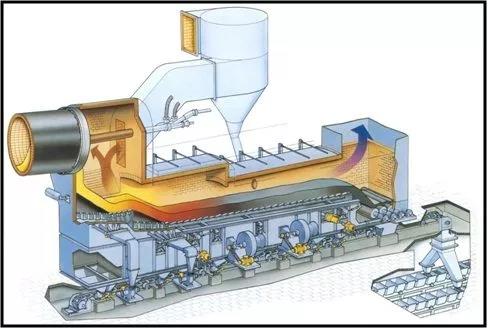

9) 窑头蓖冷机
概念
• 篦冷机是主要在于降低熟料温度便于熟料的运输、储存和粉磨；
• 部分收回熟料出窑带走的热量，预热二次空气从而降低熟料热耗提高热利用率。
控制单元
• 篦冷机篦速的控制
• 在篦冷机推料的阶段电动机处于重负载，当完成推料回推的时候电动机轻载，甚至电动机处于发电状态，此时需制动电阻释放电能。一般采用的变频起选型需至少大电机 功率一档。
• 篦冷机冷却风机风量控制
• 此部分一般为普通风机，主要用于调节篦冷机的冷却风量。
• 温度，压力的监视
10) 煤粉制备
控制单元
• 煤磨喂煤量的控制。
• 煤磨系统温度、压力的控制。
• 喂煤量，及喂煤风压风量的控制煤粉细度和湿度的控制。
• 煤磨选粉机一般采用变频调速，用于调节原料细度,起动属重载启动,选型大一档。
11) 熟料储存、水泥配料
概念
• 根据熟料成分的要求，配置符合要求的水泥配料。
控制单元
• 收尘设备
• 电子皮带秤（调速）
• 输送设备

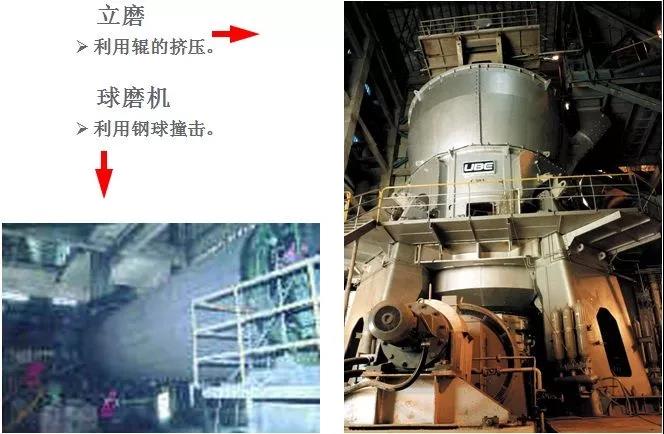

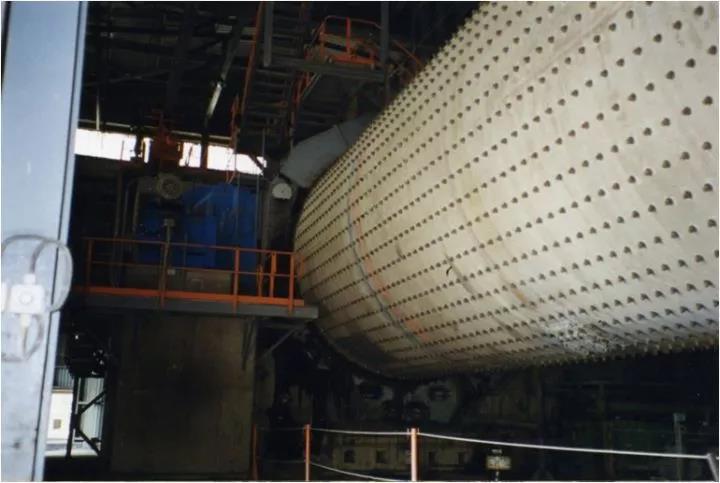

12) 水泥粉磨
概念
• 从熟料到水泥的制备过程
控制单元
• 磨机的控制
• 水泥磨系统风压的控制
• 水泥选粉机一般采用变频调速，用于调节原料细度起动属重载启动选型大一档
• 水泥的配料

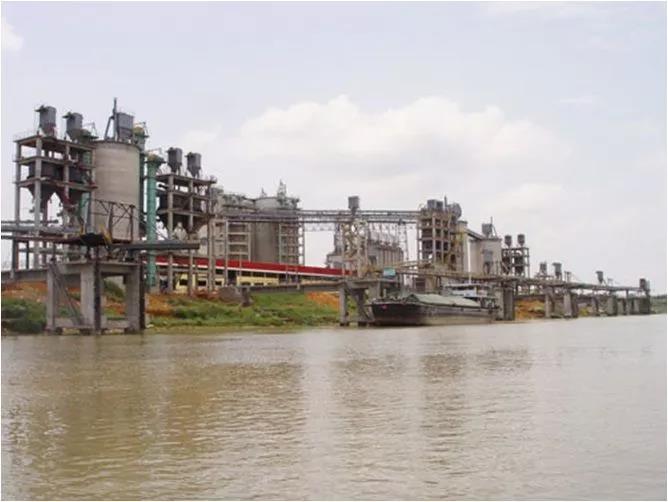

13) 水泥储存、水泥包装、散装及船运
概念
• 水泥通过此环节实现打包袋装，便于运需。
控制单元
• 包装机的控制（成套设备，一般配电控柜）
• 输送设备
• 收尘设备
