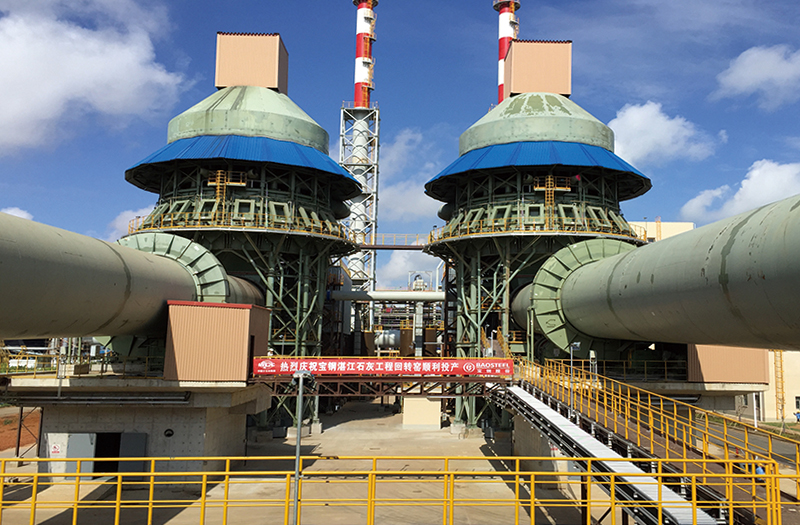

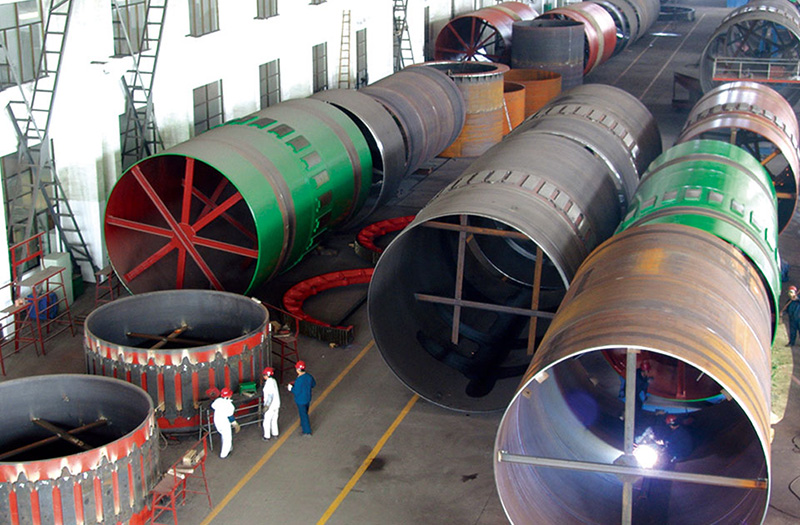

产品概述：回转窑的结构及工作原理 回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平成规定的斜度，由三个轮带支承在各档支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。正常运转时，由主传动电动机经主减速机向该开式齿轮装置传递动力，驱动回转窑。 物料从窑尾(筒体的高端)进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又...
咨询电话：+86-513-88755311 88755027
| 规格（米） | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.3×50 | Φ3.5×54 | Φ4×60 | Φ4.3×64 | Φ4.8×74 | Φ5.0×74 | Φ5.6×87 | Φ6.0×95 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 生产能力 （吨/天） | 300 | 600-700 | 1000 | 1200 | 1500-1800 | 2500 | 3500 | 5000 | 6000 | 8000 | 10000 | ||
| 窑体斜度 （%） | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 支承数 （个） | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 挡轮形式 | 机械 | 机械或液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | ||
| 窑体转速 | 主传动 (转/分） | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.36-3.57 | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | 0.35-4 | Max 4.23 | Max 5 | |
| 辅助传动（转/小时） | 4.75 | 9.36 | 6.5 | 5.61 | 7.66 | 8.2 | 7.93 | 8.52 | 7.58 | 8.7 | 9.2 | ||
| 主传动 | 电动机 | 型号 | ZSN4-225-21 | Z2-101 | ZSN4-280-091B | ZSN4-280-091B | ZSN4-315-092 | ZSN4-355-092 | ZSN4-355-12 | ZSN4-400-092 | ZSN4-450-092 | ZSN4-450-12 | ZNS4-500-092 |
| 额定功率（千瓦) | 55 | 100 | 160 | 160 | 220 | 315 | 400 | 630 | 710 | 800 | 950 * 2 | ||
| 调速范围（转/分） | ~1000 | ~1500 | 1500 | 1500 | 1000 | 1000 | 100~1000 | 1500 | 87.5~1000 | 100~1000 | 100~1000 | ||
| 额定电压（伏） | 440 | 220 | 440 | 440 | 440 | 440 | 440 | 660 | 660 | 660 | 660 | ||
| 减速器 | 型号 | ZS145-1-1 | ZS145-1-1 | ZSY-450-40-V | ZSY450-40 | NZS995-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | JH710C-SW305-40 | JH800C-28 | JH900C-SW305-25 | JS900C-SW305-28 | |
| 总速比 | 49-63 | 50 | 40 | 40 | 28 | 22.4 | 31.5 | 42.226 | 26.812 | 23.901 | 26.646 | ||
| 辅助传动 | 电动机 | 型号 | Y122M-4 | Y160M-6 | Y160M-4B | Y160M-4 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 | Y250M-4 | Y280M-4 | Y315M1-4 |
| 额定功率（千瓦) | 4 | 7.5 | 15 | 11 | 18.5 | 22 | 30 | 55 | 55 | 90 | 132 | ||
| 调速范围（转/分） | 1440 | 970 | 1460 | 1460 | 970 | 1470 | 1470 | 1480 | 1480 | 1480 | 1490 | ||
| 额定电压（伏） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 减速 | 型号 | ZL35-16 | ZL35-7-I | ZSY160-31.5-II | ZSY355-31.5 | ZSY355 | YNS440-45 II R | YNS497-45ZC | JH220C-SW302-28 | JS280C-45 | ZSY400-35.5-I | ZSY450-35.5-I | |
| 总速比 | 40.44 | 14 | 31.5 | 31.5 | 45 | 45 | 45 | 28 | 45 | 35.795 | 35.795 | ||
| 总重（不包括耐火砖）（吨） | 177 | 207 | 256.5 | 281 | 341 | 434 | 550.5 | 854 | 894 | 1201 | 1580 | ||
| 窑头罩重量（吨） | 20 | 22 | 25 | 27 | 28 | 35 | 36 | 45 | 48 | ||||
